Интеграция драйверов USB 3.0 в дистрибутив Windows 7

В руководстве рассматривается интеграция драйверов в стандартный (оригинальный) дистрибутив Windows 7.

На торрентах в большом количестве лежат готовые "народные сборки" Windows 7, в том числе и такие, где уже интегрированы драйвера на контроллеры USB 3.0. Вы вправе скачивать и устанавливать именно их, однако в этом случае все возникающие вопросы (не устанавливается, не видит флэшку, не загружается, не интегрируются драйвера...) следует адресовать авторам этих сборок. Разбирать чужие косяки очень долго и утомительно, поверьте. И за то время, что у вас уйдет на исправление (доработку) чужого дистрибутива, можно будет десять раз успеть самостоятельно всё сделать и установить систему.

Для особо одарённых: любое внесение изменений в дистрибутив Windows приводит к изменениям размеров файлов, а также даты и времени в их свойствах, не говоря уж про метку диска, появление новых каталогов и прочую мелочь. Всё это будет заметно любому специалисту. Так что не пытайтесь пропихнуть на обсуждение чужую сборку, лучше потренируйтесь самостоятельно на оригинальном дистрибутиве. Сами же потом спасибо и скажете за полученный опыт.

Где взять оригинальный дистрибутив Windows 7
Для тех, кто умеет пользоваться торрентами и знает что такое магнет-ссылки: 49217A65DB5B075AFA9F2D5D1227877A4AFDB714
Для тех, кто умеет пользоваться торрентами, но почему-то ещё не знает что такое магнет-ссылки: справка
Для тех, кто вообще ничего не знает: ссылка

Это достаточно важный пункт, игнорируемый многими пользователями. Следует понимать, что "устаревший" USB 2.0 всё же способен обеспечить вполне приемлемую скорость передачи данных. Даже если рассматривать не теоретически достижимую скорость, а реальную, то всё равно получится около 40Мбайт\с. Большинство же флэшек обеспечивают скорость чтения в районе 20Мбайт\с (а на запись ещё ниже). Увы, но всё упирается в медленную флэш-память, используемую в большинстве накопителей. Разумеется, от смены USB 2.0 на 3.0 скорость не вырастет, поэтому внимательно подойдите к выбору USB-накопителя, если вы планируете в будущем часто устанавливать с него систему. Не ведитесь на всякий USB-хлам по 200 рублей, которым завалены витрины компьютерных магазинов. Хороший USB-накопитель физически не может стоить дешевле 1 000 рублей. По-настоящему же быстрые и ёмкие USB-накопители стоят от 2 000 рублей и выше.

Пишу всё это для тех, кто смотрит исключительно на скорость интерфейса (2.0 или 3.0), забывая при этом проверить на что реально способен САМ накопитель. Что характерно, проверяется оно до безобразия просто: кидаем на флэшку файл весом в 5-10Гб, через 2-3 минуты получаем устоявшуюся скорость записи. Это и есть реальная скорость в режиме записи данного накопителя. После этого копируем файл обратно на компьютер и через пару минут получаем реальную скорость чтения с данного накопителя.

Впрочем, всё выше сказанное актуально только для тех, кто собирается ставить системы в промышленных масштабах. Для однократной установки сгодится абсолютно любая флэшка.

Одна из лучших утилит для изготовления установочной флэшки из ISO-образа. Последнюю версию можно найти на родном сайте утилиты. Важно понимать что именно следует выбирать в Rufus. Это зависит от того, чем управляется целевой ПК - BIOS или UEFI.

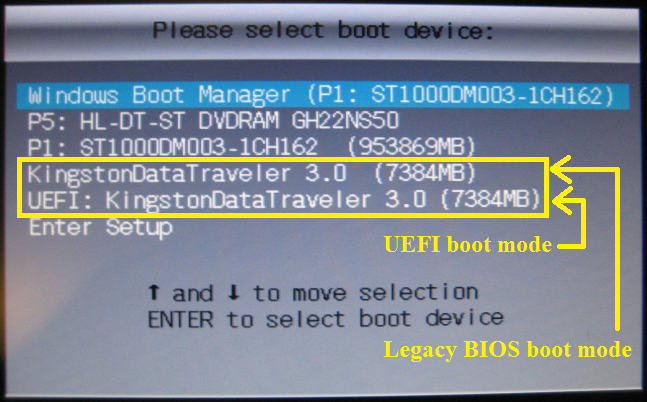

Для тех, кто не в теме: начиная с ~2011 года, все материнские платы для компьютеров (ноутбуков) работают под управлением UEFI, который заменил BIOS. В плане загрузки (установки) операционной системы любой ПК на базе UEFI отличается от ПК на базе BIOS самым кардинальным образом. Тем не менее, в целях обратной совместимости любой компьютер (ноутбук) на базе UEFI имеет Compatibility Support Module (он же CSM, он же Legacy Boot). Это один из компонентов UEFI, который позволяет UEFI-компьютерам загружать и устанавливать ОС с MBR-носителей, изначально предназначавшихся для BIOS-компьютеров. По умолчанию CSM\Legacy-режим обычно отключён.

Впрочем, обычному пользователю выгоды от перехода с BIOS на UEFI практически никакой нет. С точки зрения простых смертных просто добавился второй режим загрузки с накопителей, в зависимости от которого при установке системы жёсткий диск получит вполне конкретную разметку (UEFI-загрузка > GPT-разметка, Legacy-загрузка > MBR-разметка).

Важно! Всем обладателям нелицензионных копий Windows 7! Если вы решили использовать Rufus, то выбирайте в нём вариант "MBR для компьютеров с BIOS или UEFI", поскольку на UEFI-компьютерах настоятельно рекомендуется установка в Legacy-режиме для получения MBR-разметки, т.к. если вы установите Windows 7 в UEFI-режиме, то получите (как следствие) диск в GPT-разметке, что радикально усложнит процедуру активации системы (а в некоторых случаях и вовсе сделает это невозможным).

Компания Intel осуществляла поддержку Windows 7 вплоть до 2хх-серии чипсетов:
- B250
- Q250
- H270
- Q270
- Z270

3хх-серия чипсетов:
- H310
- H310C*
- H310 R2.0*
- B360
- B365*
- Q360
- H370
- Q370
- Z370*
- Z390

Синей звёздочкой помечены чипсеты, на которые подходят USB-драйвера, выпущенные Intel для 2хх-серии. Для всех остальных чипсетов можно попробовать модифицированные народными умельцами драйвера (ссылка), однако в этом случае успешная установка или работа Windows 7 по понятным причинам не гарантируется.

Windows 7 USB 3.0 Creator Utility - фирменная утилита от самой Intel Corporation для интеграции драйверов USB 3.0 в дистрибутив Windows 7. Интегрируются драйвера от чипсетов 8-ой, 9-ой, 100-ой и 200-ой серии.

Сама утилита простая до безобразия. Нужно лишь ткнуть её носом в флэшку с дистрибутивом Windows 7 и нажать на кнопку Create Image. Дальше всё зависит от скорости флэшки и мощности вашего ПК. В среднем уходит 20-30 минут на подобную операцию.

Примечание: рекомендуется отключать антивирус на время работы с дистрибутивом Windows 7.

Для начала краткое пояснение как происходит установка Windows 7. Это делается в два этапа. Сначала загружается установочная среда Windows из файла boot.wim. Это то, что мы видим при начальном этапе установки (чтение лицензионного соглашения, выбор раздела для установки и т.д.). Получив от пользователя соответствующее указание, установщик распаковывает на указанный раздел файл install.wim - это, собственно, и есть сама Windows 7, которая будет загружаться на втором этапе установки.

Данная схема показывает, что первый и второй этап установки друг от друга не зависят. Это значит, что можно сконцентрироваться только на работе с install.wim, а исходную установочную среду Windows 7 (файл boot.wim) можно заменить на boot.wim, в который уже добавлены USB-драйвера. Взять его можно здесь. Сам по себе этот файл находится в каталоге Sources. Заходим туда и удаляем оригинальный boot.wim, затем копируем туда скачанный boot.wim.

Что же касается install.wim, то логичнее добавить в него как USB-драйвера, так и обновления для самой системы. Не забывайте, что Windows 7 вышла в далёком уже 2009 году и за столько лет для нее накопилось несколько сотен апдейтов. Естественно, что лучше добавить их в дистрибутив заранее. В конце концов, это значительно ускорит весь процесс, особенно если интеграцию обновлений провести на мощном ПК, нежели вы станете качать и ставить обновления на "живую" систему с многочисленными настройками, перезагрузками и т.д.

Лично я для подобных нужд использую вот этот апдейт-пак. Он поддерживает интеграцию обновлений и USB-драйверов в install.wim.

***

Для начала необходимо узнать сколько систем упаковано в install.wim и номера их индексов. Для этого запускаем командную строку от имени Администратора и выполняем команду DISM.exe /Get-WimInfo /WimFile:F:\Sources\install.wim (букву у флэшки только замените на свою). Скриншот для наглядности.

Теперь интегрируем всё это добро в нужный нам индекс: C:\UpdatePack.exe /IE11 /WimFile=F:\Sources\install.wim /Index=4 (ключ /IE11 интегрирует Internet Explorer 11, поскольку изначально Windows 7 поставлялась с Internet Explorer 8). Проверьте, чтобы все имена и пути соответствовали вашим. Скриншот для наглядности.

Примечания:
1) Обновления и драйвера могут значительно увеличить размер install.wim, поэтому рекомендуется заменить 4-гиговую флэшку на что-нибудь более объёмное, от 8Гб и выше.
2) Интеграция Internet Explorer 11 необязательна. Однако ключ /IE11 всё же рекомендуется оставить. Даже если вы не пользуетесь им, то всё равно многие игры и программы требуют наличия последней версии Internet Explorer. Пускай уж лучше будет.
3) Рекомендуется выгружать из памяти антивирусный монитор на время работы с install.wim. Связано это с тем, что там идет перепаковка колоссального количества мелких файлов. Антивирус может серьёзно замедлить вам весь процесс.
4) В состав UpdatePack входят все возможные USB-драйвера. Подробнее см. тут (список интегрируемых драйверов и их версии).

В Windows 10 имеется полноценная поддержка USB 3.0, а это избавляет нас от возможных проблем на первом этапе установки, когда установочная флэшка могла теряться даже в том случае, когда были интегрированы вроде как все нужные драйвера. Особенно актуально подобное, кстати, именно для ноутбуков, поскольку ноутбук - это не обычный компьютер, где можно просто снять крышку и посмотреть какой USB-контроллер реально распаян на плате. Таким образом, используя установщик от Windows 10, снимается вопрос об интеграции USB-драйверов в boot.wim.

Для замены установщика Windows 7 на установщик от Windows 10 необходимо заменить файлы boot.wim и setup.exe в каталоге Sources. Если у вас под рукой нет диска с Windows 10, можете взять boot.wim и setup.exe отсюда. Не забудьте только интегрировать драйвера в install.wim, в противном случае установленная система окажется без USB-драйверов (см. Способ №2 выше).

1) Указать точную модель материнской платы, а также к какому именно порту подключаете USB-накопитель. Если у вас ноутбук, то полную модель ноутбука и, опять-таки, к какому именно порту подключаете.
2) Указать как именно интегрировали драйвера в дистрибутив Windows 7. Если пробовали несколько вариантов - укажите их все. Это нужно, чтобы избежать повторений однотипных вопросов и выдачи советов, которые для вас могут быть уже неактуальны.
3) Указать откуда именно был взят дистрибутив Windows 7 и как именно вы записывали его на флэшку.

Примечание: в данной теме обсуждается использование оригинальных (MSDN) дистрибутивов Windows 7. При использовании очередной самопальной сборки все вопросы (не устанавливается, не видит флэшку, не загружается, не интегрируются драйвера...) адресуете авторам этих сборок.

Общая информация

Сообщение "Не найден необходимый драйвер для дисковода оптических дисков" выводится всегда, когда установщик не видит файл install.wim. Почему выводится именно сообщение о дисководе - вопрос к корпорации Microsoft, а не ко мне. Могу лишь сказать, что утрата доступа к install.wim может происходить по самым разным причинам, но чаще всего это:

- Нет доступа к самому накопителю с дистрибутивом ОС. Проверяется с помощью кнопки "Обзор". Если флэшки не видно, то это значит, что не установлен драйвер для USB-контроллера, поскольку в boot.wim попросту не нашлось нужных драйверов.

- Если флэшка видна через кнопку "Обзор", то попробуйте ткнуть установщик носом вот в этот драйвер (подкаталог Drivers\Win7\x64). Только для машин на базе чипсетов Intel 8, 9, 100, 200 серий!

- Флэшка подключена к порту 2.0 вместо порта 3.0. Смотрим на маркировку разъёмов. Порты 2.0 обозначены стандартным логотипом USB, порты 3.0 имеют пометку SS (Super Speed). Фото для лучшего понимания. Флэшку необходимо подключать именно к портам 3.0.

- Файл install.wim поврежден или отсутствует. Особенно актуально для дешевых и старых флэшек. По возможности берите для установки ОС такой накопитель, который хорошо зарекомендовал себя в прошлом стабильной работой.

- Слишком долгий отклик устройств. Флэшка попросту "потеряется" (с точки зрения установщика), пока будет опрашиваться и устанавливаться периферия. Поэтому на время установки рекомендуется отключить все лишние устройств, даже такие безобидные как мышь, принтер и т.д.

- Если в ноутбуке есть карт-ридер, то проверьте, чтобы в нем ничего не было. Особенно касается тех, кто любит держать пустые переходники в карт-ридере (порой приводит к дичайшим глюкам и тормозам).
